Setting I/O CVAVR

Seting I/O dengan Code wizard

1. Open Run CVAVR

2. Pilih "file" , "New"," project" lalu muncul jendela baru

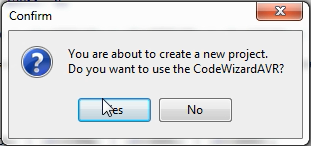

3. plih "yes"

4. Pilih "AT90, AT tiny, Atmega" (cek llist) kemudian "OK"

5. Setelah muncul tampilan Code wizard, Pilih "Chip" sesuai dengan Mikrokontroller yang digunakan, contoh Atmega32 "Pilih Atmega32"

6. Pilih "Port"  disebelah kana display PORT

7. "Click" Cek list In pada Port setting, sehingga tulisan berubah mnejadi Out, Optional untuk PORT     yang digunakan sesuai dengan kebutuhan contoh PORTA

8. jika sudah lanjut, pilih "Program", "Generate, Save and Exit"

9. setelah itu File akan disimpan, sebelumnya File ini akan disimpan sebanyak 3 kali dengan        extension file yang berbeda, dan nama file harus sama karena file tersebut saling terhubung. contoh seperti digambar.

A. file Extension .C

B. file Extension .prj

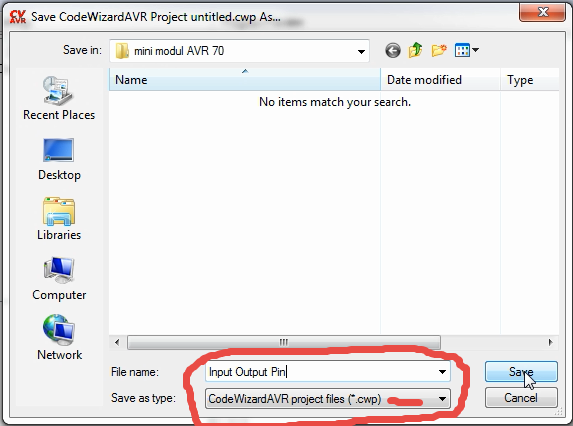

C. file Extension .cwp

10. setelah file disimpan akan muncul seperti dibawah dan perhatikan gambar.

warna pink menunjukan PORT sebagai OUTPUT

warna Orange menunjukan PORT sebagai INPUT

refferensi Code Vision AVR
